Многоцелевые центробежные насосы (серия 3000).Насосы серии 3000 относятся к категории многоцелевых, принцип работы их основан на центробежных силах, что значительно расширяет круг их использования. Они могут использоваться для перекачки сточных вод, ирригации, перекачки необработанной, технологической и сточной воды, а также в оросительных и поливных системах.
Гидравлические части насосов – улитки и рабочие колеса, имеют разнообразные технологические параметры, что позволяет подобрать насосы 3000 для любой среды. При этом параметры подачи составляют 2700 л/с, а мощность двигателей достигает 560 кВт. Для изготовления стандартных моделей используется чугун, а для сложных и взрывоопасных условий в качестве облицовки используются еще более надежные конструкции и материалы.
Конструкция.
Насосы этой серии прошли полноценные испытания, и соответствуют международным стандартам IEC 34-1 CSA. Ряд моделей изготовлены во взрывобезопасном исполнении, и имеют утверждение FM (Factory Mutual) и EN (European Norm). Насосы имеют следующие конструктивные особенности:
1. Spin-out™ — защитное устройство, которое, вытесняя абразивные вещества из камеры, защищает наружное уплотнение.
2. Некоторые виды насоса оснащены системой охлаждения двигателя, простые модели охлаждаются за счет охлаждающего эффекта окружающей жидкости.
3. Асинхронные двигатели – имеют короткозамкнутый ротор, оснащенный изоляцией класса Н. Также используется смола для пропитки обмотки статора, за счет чего насос может работать 180°С, и его КПД составляет 15 пусков в час.
4. Кабельный ввод – предназначен для установки устройства для снятия нагрузки и уплотнения.
5. Цинковые аноды, эпоксидное покрытие, устойчивое к коррозии уплотнение и рабочие колеса и вал, изготовленные из нержавеющей стали – все это позволяет использовать насосы в коррозийных условиях.
6. Затвор Plug-in™ — имеет защитные механизмы, легко монтируется и демонтируется.
7. Контрольная камера – расположена под подшипниками, оснащена датчиками оповещения о подъеме текучей среды.
8. Способы установки: мокрая, сухая (постоянная), передвижная мокрая, полупостоянная.
Технические характеристики.
1. Рабочие колоса – самоочищающиеся, полуоткрытые, за счет чего могут перекачивать среду, имеющую высокую концентрацию волокнистых веществ без понижения перекачивающей способности на длительный срок эксплуатации. Через насос проходит контур самоочистки, за счет чего исключается опасность забивания.
2. Для насосов типа С используются многолопастные или однолопастные рабочие колеса, которые устанавливаются на улитку. За счет этого, а также за счет размеров и формы рабочего колеса устраняется опасность забивания. Помимо этого рабочие колеса гидродинамически сбалансированы, что позволяет использовать их для перекачки сточных вод с твердыми частицами, а также в погружной технике.

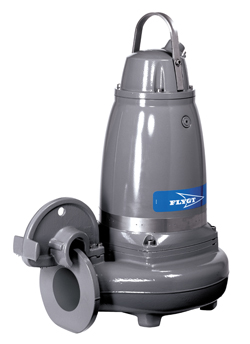

Рабочее колесо Nevaclog® не имеет деталей в тех местах канала, где возможно забивание, конструкция улитки также свободна, и за счет этих конструктивных особенностей насосы демонстрируют высокие показатели прохождения потока.
3. Насосы типа D предназначены для перекачки абразивной среды, а также высоких напоров при небольших объемах. Оснащены вихревым рабочим колесом, и поэтому поток создается за счет быстро вращающегося вихря. Это позволяет исключить соприкосновение твердых частиц, вращающихся в потоке, с рабочим колесом, и так уменьшить его износ. А для того, чтобы твердые частицы большого размера проходили свободно, рабочее колесо располагается в верхней части улитки.

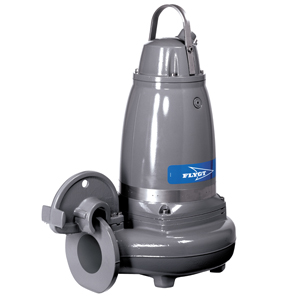

4. Насос типа F имеют S-образное рабочее колесо, в функцию которого входит разрезание твердых, волокнистых и длинных частиц. При этом режущая пластина у входа в насос соприкасается с заостренной кромкой рабочего колеса, и так измельчаются любые твердые вещества, что позволяет использовать насос для перекачки ила сточных вод сильного загрязнения, рыбных отходов.
5. Насосы типа Н оснащены канальным закрытым колесом, и изготавливаются из высокохромистого чугуна. За счет этого, а также за счет заменяемых и регулируемых деталей, они имеют высокий уровень износоустойчивос
6. Насосы типа М оснащены рабочим колесом, которое способно измельчать в мелкий шлам размерами 5×15 мм любые твердые частицы. Далее шлам перекачивается без забиваний по узкому трубопроводу.
